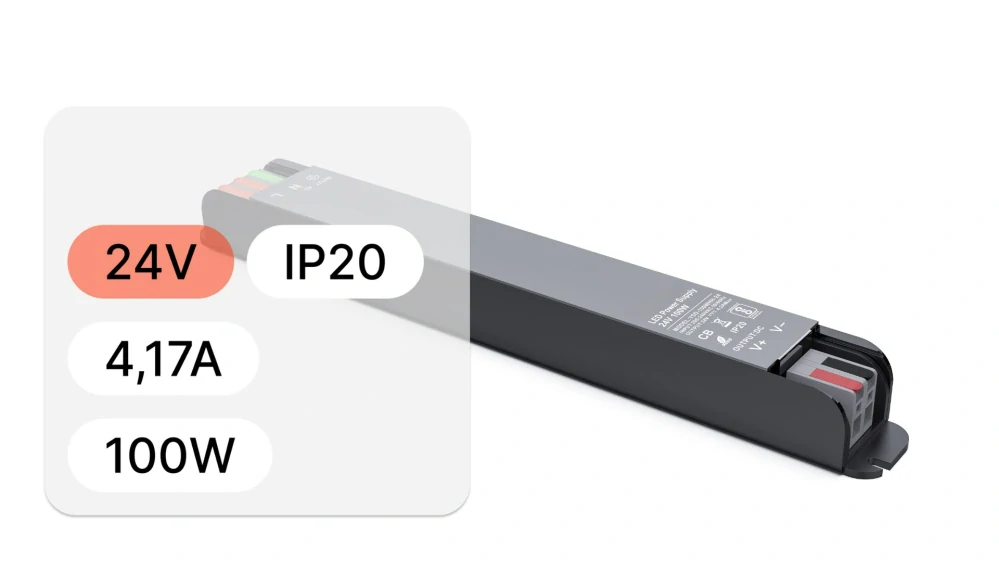

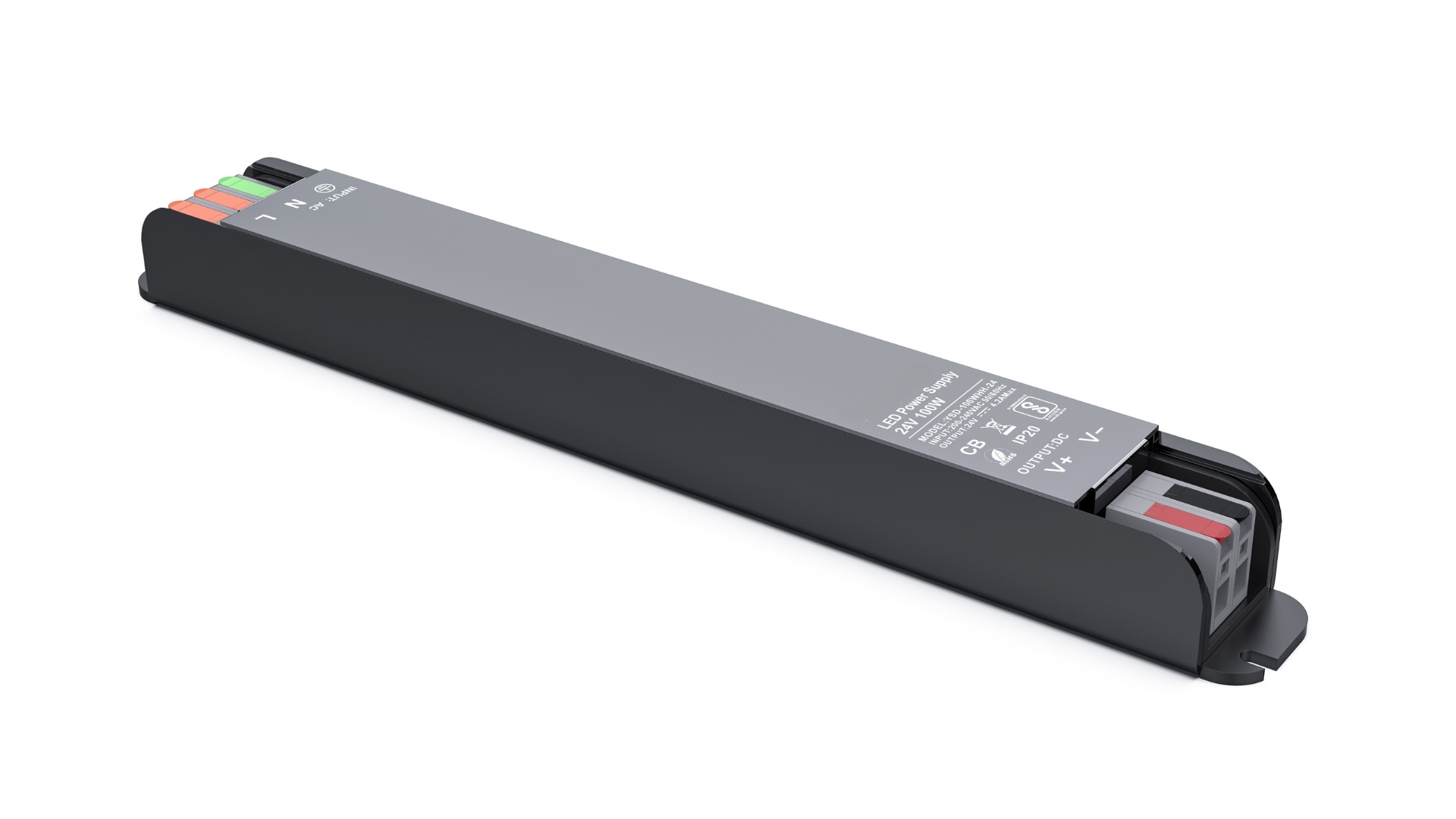

Univerzální ultratenký LED zdroj SLIM - řada "H", 24V | 100W | 4,17A | IP20, 5 let záruka

Ultratenký miniaturní napájecí zdroj (217 × 27 × 23 mm) s nadstandardní 5-ti letou zárukou.

Univerzální LED zdroj řady H s výstupním napětím 24V DC a výkonem 100W je navržen pro instalace v místech s výrazně omezeným prostorem. Tento zdroj představuje špičkové řešení v extrémně štíhlém provedení Slim. Díky mikro rozměrům – výšce pouhých 23 mm a šířce 27 mm – je ideální volbou pro instalaci do těžko přístupných míst, nábytkových profilů, LED profilů či do kuchyňských linek. Díky špičkové účinnosti až 88 % minimalizuje energetické ztráty a zahřívání, což výrazně prodlužuje jeho životnost a spolehlivost. Kladete-li důraz na kvalitu, kompaktní rozměry a bezproblémový provoz, je tento model ideální volbou.

🌟 Hlavní výhody a vlastnosti

• Ultra-tenký Slim design: Zdroj snadno schováte za nábytek, do podhledů i do velmi úzkých montážních prostor.

• Vysoká účinnost 88 %: Minimální ztráty energie, nízké zahřívání a ekologičtější provoz.

• Záruka 5 let: Důkaz vysoké kvality použitých elektronických součástek.

• Bezhlučný provoz: Při standardním zatížení je zdroj naprosto tichý (nepíská ani nebzučí). 100% Tichý chod - pasivní konvekční chlazení bez hlučných ventilátorů.

• Kompletní bezpečnostní ochrany: Ochrana proti zkratu, přetížení a přepětí.

• 100% Burn-In Test: Každý kus prochází výstupním zátěžovým testem při vysoké teplotě.

💡 Doporučené použití

• Napájení LED pásků 24V (COB i SMD) do souhrnného doporučeného příkonu 100 W.

• Diskrétní nábytkové osvětlení: Výška 23 mm umožňuje skrytou montáž na skříňky, pod kuchyňské linky či do šatních skříní..

• Osvětlení TV stěn, podhledů a podsvícení interiérových prvků.

• Stísněné montážní prostory: Všude tam, kde je vyžadována vysoká spolehlivost a minimální rozměry.

🛠️ Návod k montáži (Krok za krokem)

1. Bezpečnost na prvním místě: Před zahájením montáže se ujistěte, že je přívodní síťové napětí 230V vypnuté.

2. Příprava vodičů: Odizolujte konce vodičů v délce cca 6 mm.

3. Zapojení vstupu (Input - 230V): Připojte přívodní kabely do příslušných svorek: L (fáze - hnědý vodič), N (nula - modrý vodič) a PE / symbol uzemnění (ochranný vodič - zelený). Uzemnění je nutné pro správnou funkci a bezpečnost.

4. Zapojení výstupu (Output - 24V): Připojte vodiče LED pásku k výstupním svorkám při dodržení správné polarity: + (plus - červený vodič) a - (mínus - černý vodič).

5. Dokončení montáže: Připevněte zdroj na suché místo s dostatečným prouděním vzduchu.

⚠️ Důležitá bezpečnostní doporučení

• Krytí IP20 (Suché prostředí): Zdroj není odolný vůči vlhkosti – instalujte jej výhradně v suchých interiérových prostorách.

• Doporučená rezerva výkonu: Pro zajištění maximální životnosti a bezporuchovosti doporučujeme trvalé zatížení do 80–90 % jmenovitého výkonu.

• Chlazení: I přes vysokou účinnost zajistěte dostatečnou cirkulaci vzduchu. Zdroj tepelně neizolujte (např. minerální vatou).

• Odborná instalace: Zapojení by měla provádět osoba s odpovídající elektrotechnickou kvalifikací.

📜 Certifikace a normy

Zdroj prošel přísnými výstupními testy (100% burn-in test při plném zatížení).

• CE & RoHS: Splňuje všechny evropské normy pro bezpečnost a ekologii. Vyrobeno bez použití nebezpečných látek (olovo, rtuť, kadmium).

• EMC (EN55015, EN61547): Vyzařování elektromagnetického rušení je potlačeno na minimum, takže neovlivňuje ostatní spotřebiče v domácnosti.

• Ekologie: Vysoká účinnost šetří elektrickou energii. Po skončení životnosti patří do tříděného elektroodpadu.

❓ Často kladené otázky (FAQ)

Jaké jsou přesné rozměry tohoto zdroje?

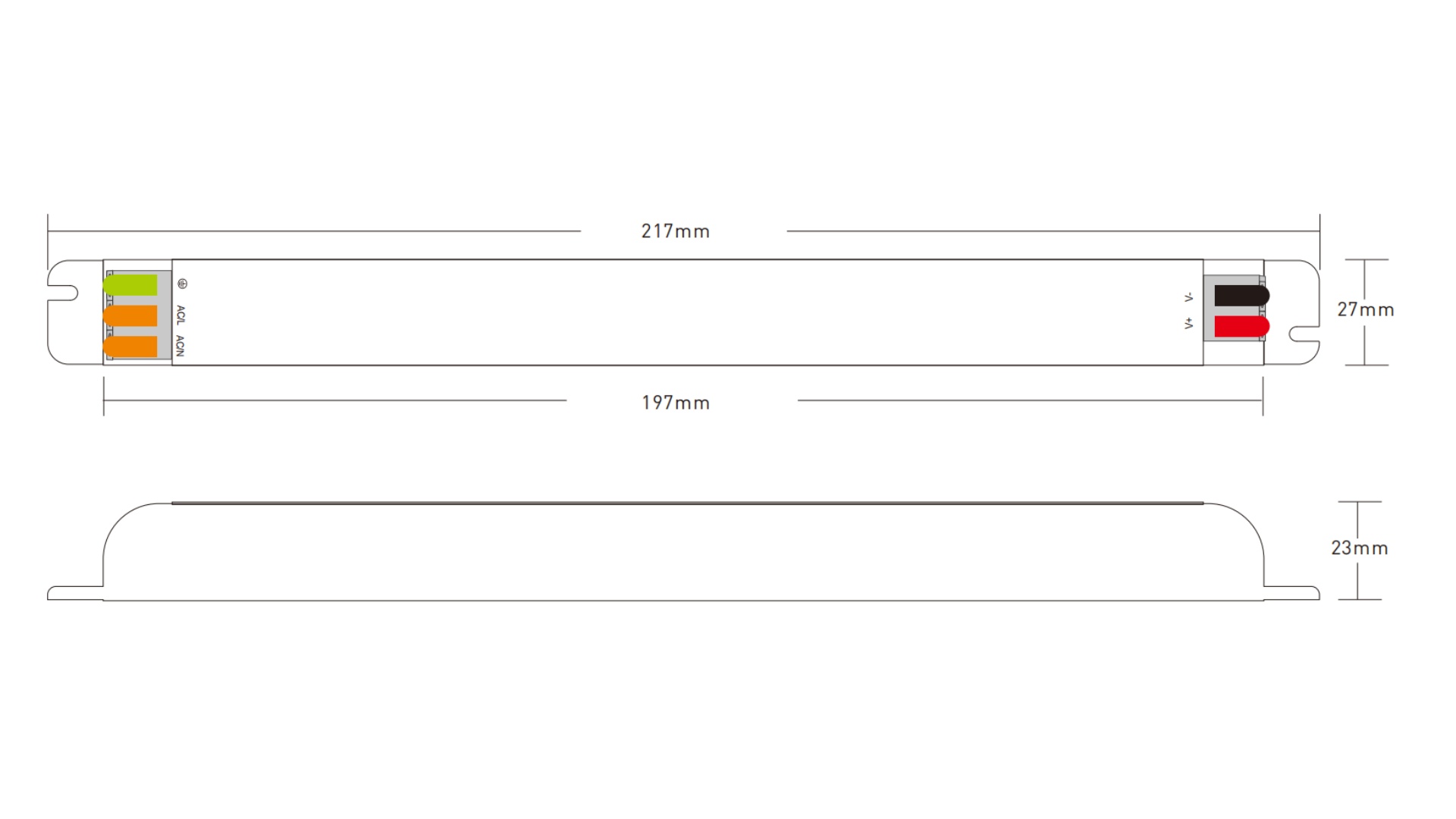

Délka činí 217 mm, šířka 27 mm a výška pouze 23 mm. Jedná se o ultra-tenký model typu Slim určený do stísněných prostor.

Je tento zdroj stmívatelný?

Zdroj poskytuje stálé výstupní napětí 24 V DC a sám o sobě funkci stmívání nemá. Pokud chcete LED pásky stmívat, stačí zapojit vhodný stmívač/řadič LED na 24 V mezi výstup zdroje a LED pásek.

Obsahuje zdroj ventilátor? Je jeho provoz hlučný?

Ne, zdroj je chlazen plně pasivně (konvekčně). Díky tomu je jeho chod 100% tichý a bezhlučný.

Je nutné zapojovat uzemňovací vodič (PE)?

Ano, doporučujeme to. Zdroj je vybaven svorkou pro ochranný vodič, který zajišťuje plnou bezpečnost a správnou funkci odrušovacích filtrů.

Píská nebo vydává zdroj při provozu nějaký hluk?

Ne. Při dodržení doporučeného zatížení je zdroj zcela tichý. Případné zvuky se mohou objevit pouze při výrazném přetížení nebo neodborném zapojení.
