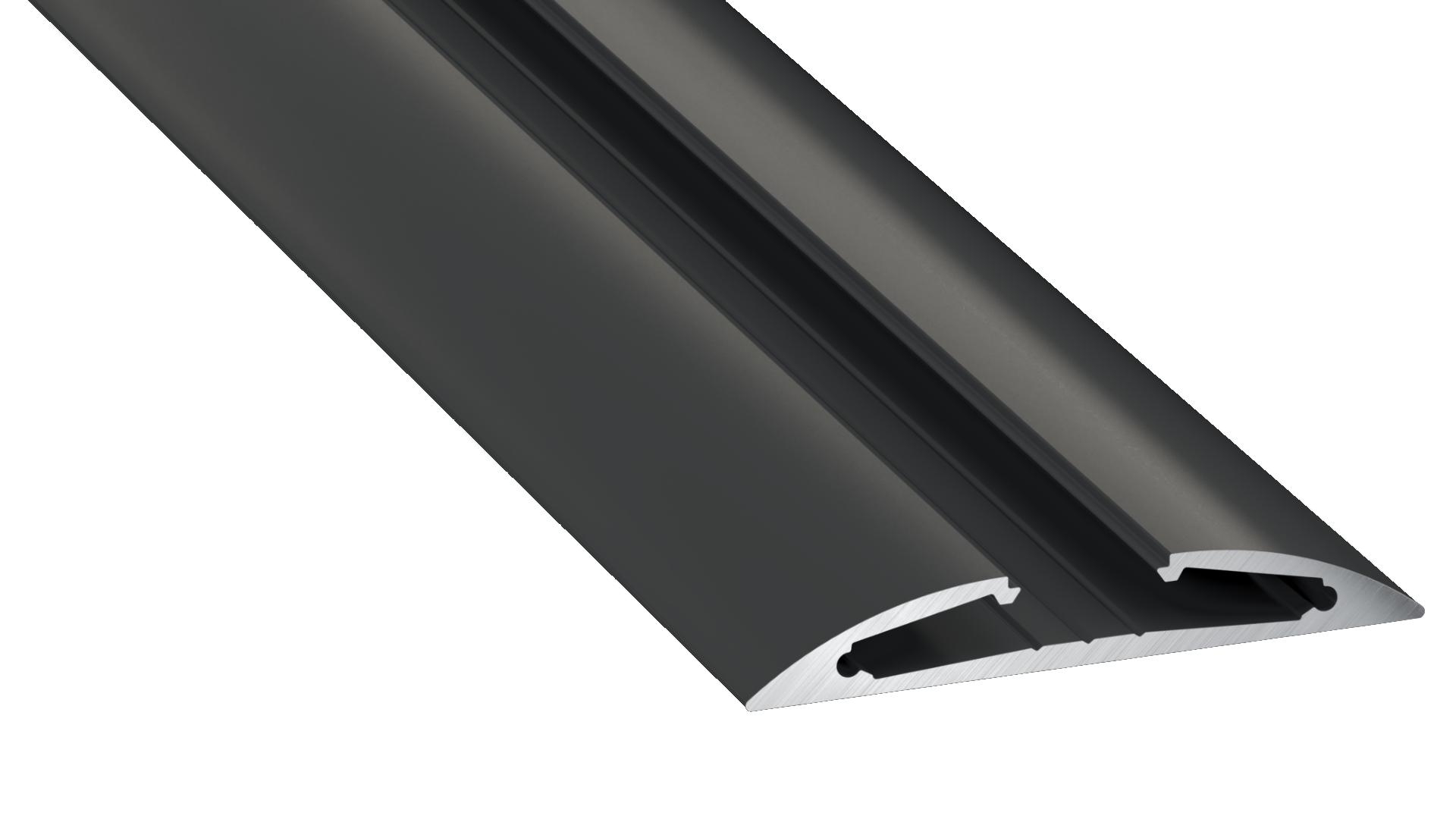

LED profil RETO, černý

LED profilRETO je hliníkový povrchový profil s možností nastavení světelného úhlu pomocí koncových zátek. Pro použití v kuchyni a domácích prostorách.

TYP PROFILU:

• NÁBYTKOVÝ LED PROFIL
• LED PROFIL POVRCHOVÝ
• LED PROFIL PRO DVA A VÍCE LED PÁSKŮ

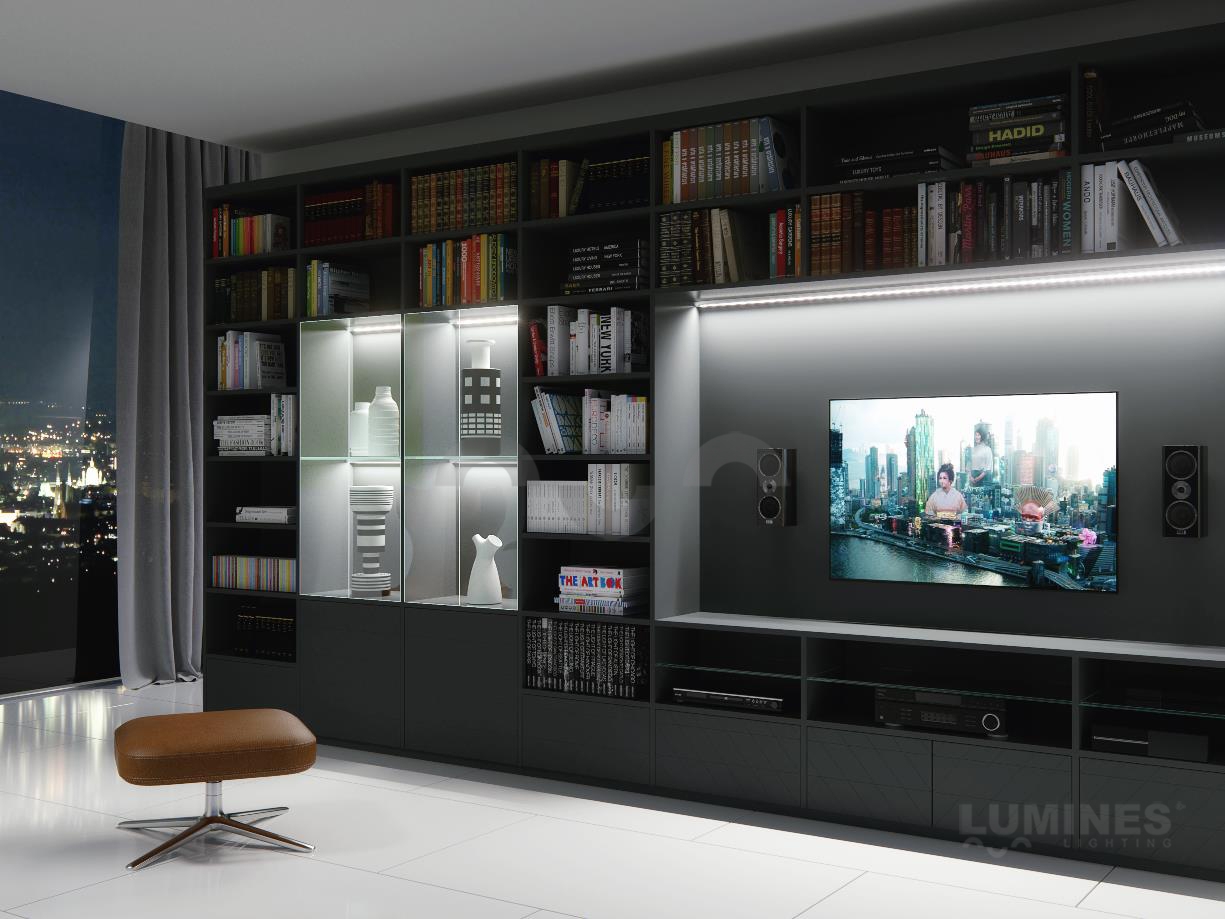

• LED PROFIL K OSVĚTLENÍ POLIC

ÚČEL PROFILU:

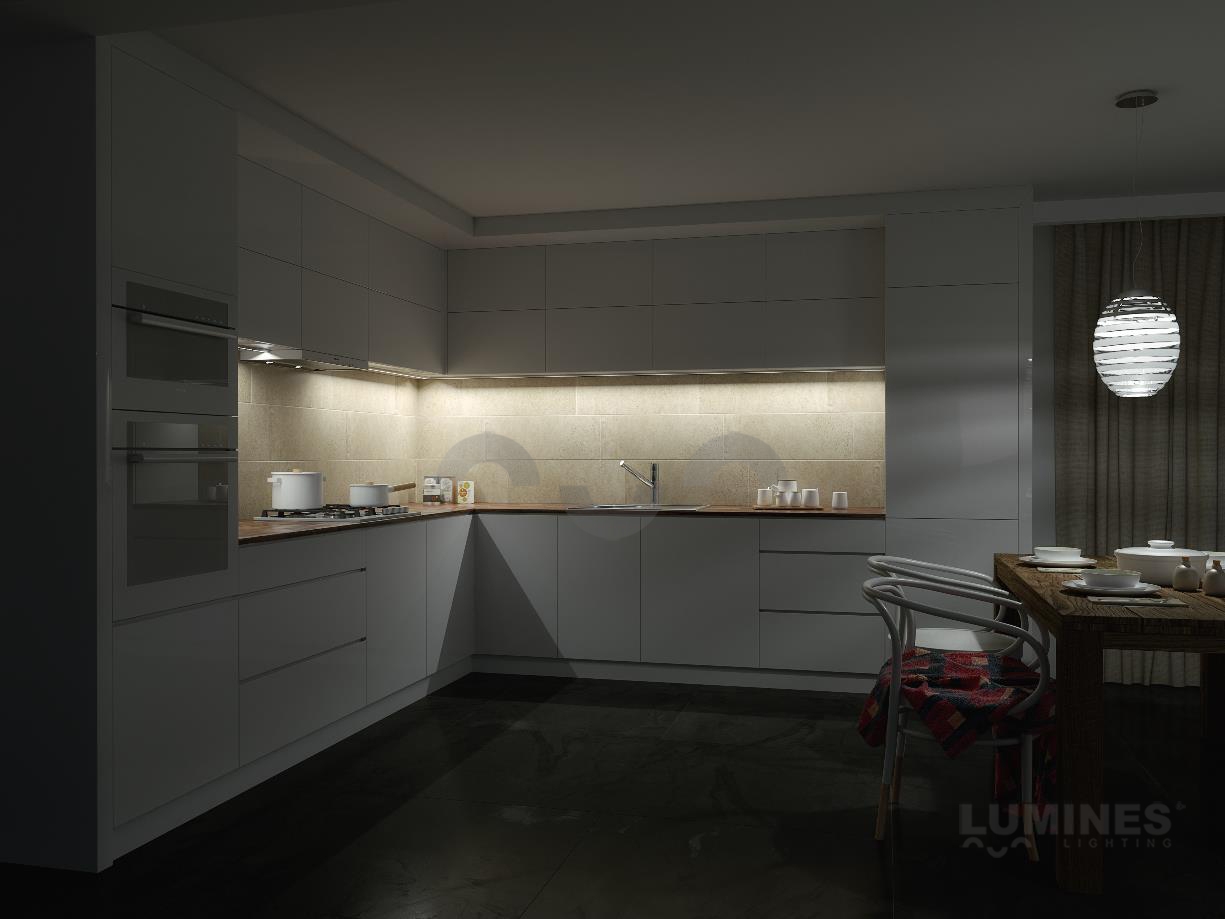

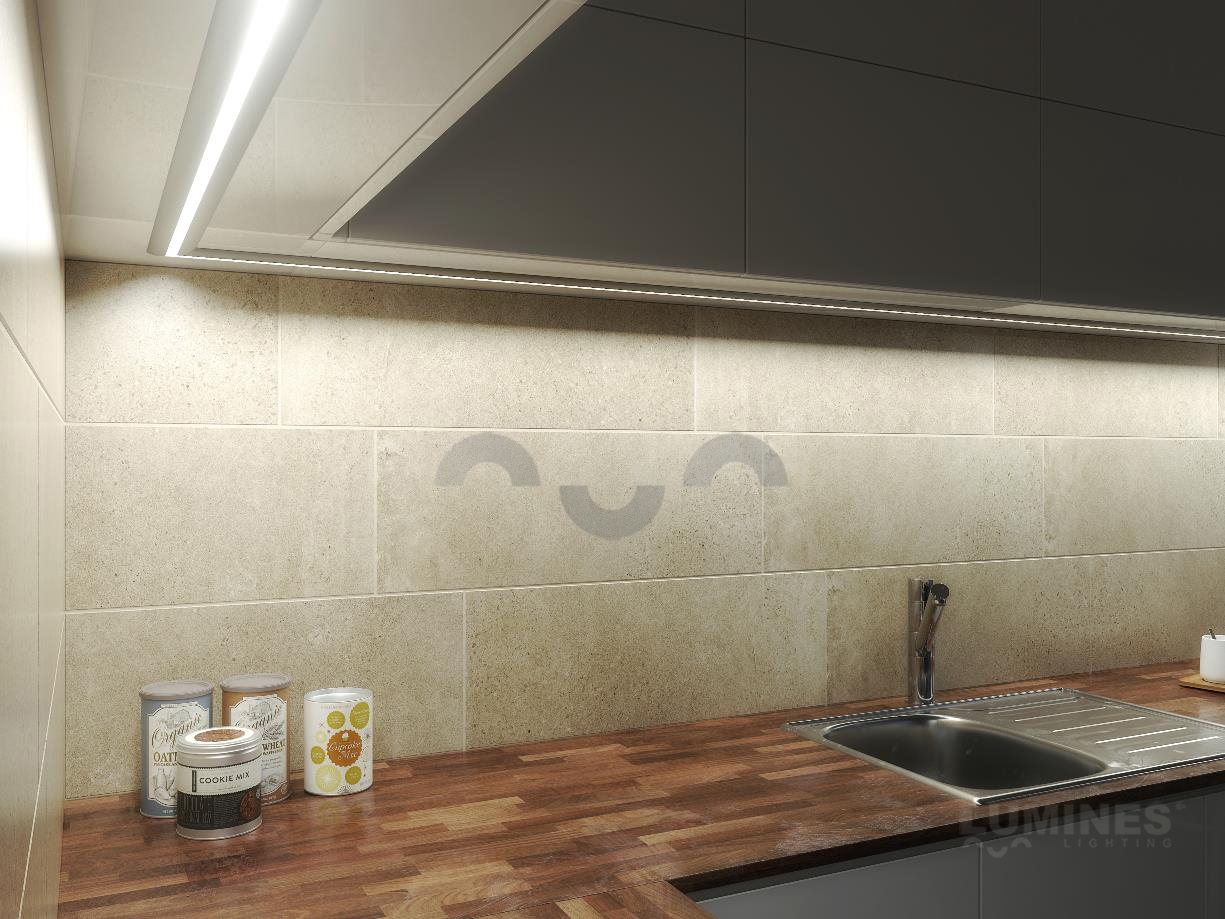

• použití v kuchyni a domácích prostorách

BAREVNÉ VARIANTY:

• STŘÍBRNÝ ELOXOVANÝ
• ČERNÝ ELOXOVANÝ
• BRONZOVÝ ELOXOVANÝ
• BÍLÝ LAKOVANÝ (RAL. 9016)

Profily je možné libovolně krátit a jinak řezem upravovat.

• oboustranná páska
• montážní šroub

Difuzory řady BASIC:

• Transparentní - PVC/PMMA/PC
• Frozen - PVC/PMMA/PC
• Mléčný - PVC/PMMA/PC
• Frosted - PMMA
• Frosted mléčný - PMMA
• Černý - PMMA
• Lens 15 - PMMA
• Lens 30 - PMMA

Difuzory jsou k dispozici ve standardních délkách, 1000 mm, 2020 mm a 3000 mm.

Montáž difuzorů se provádí jednoduchým zakliknutím difuzoru z vrchní strany profilu.

ALU záslepky ve dvou barevných variantách...

• černá
• stříbrná

-> s otvorem pro napájecí kabel

-> plné - bez otvoru

-> s podporou 15° pravá/levá - stříbrná

-> s podporou 30° pravá/levá - stříbrná

PVC záslepky v 5 barevných variantách...

• šedá
• černá
• bronzová
• bílá
• stříbrná

-> s vyjímatelným otvorem pro napájecí kabel

ZPŮSOB MONTÁŽE PROFILU RETO:



Návod k instalaci + výsledný efekt sestavení LED profilu RETOs difuzorem BASICa oboustranné pásky















Montáž profilu LED RETOpomocí (1) zástrček pod úhlem 30°,

(2) zástrček pod úhlem 15°, (3) zástrček pod úhlem 0°



Pohled  ze zhora LED profil RETO







Schéma montáže LED profilu RETOa (1) difuzoru BASIC, (2) dvou LED pásků, (3) záslepek bez otvoru, (3a) záslepek s otvorem a (4) šroubů

Schéma montáže LED profilu RETOpod úhlem 30° a (1) difuzoru BASIC, (2) 2 LED pásky, (3) záslepka s 30° podpěrou bez otvoru, (3a) záslepka s 30° podpěrou a otvorem, (4) šrouby























ILUSTRAČNÍ VIDEO PROFILU RETO:
