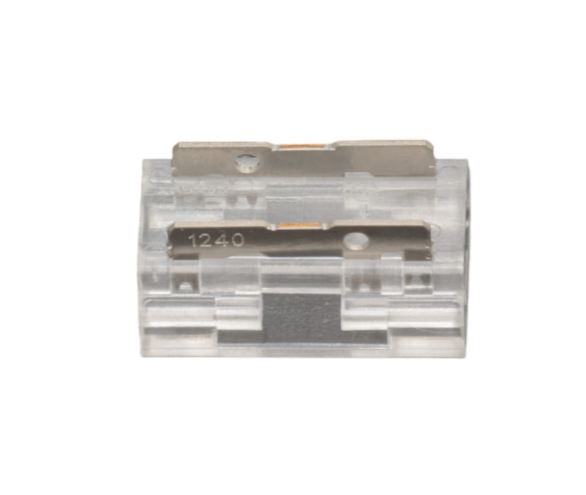

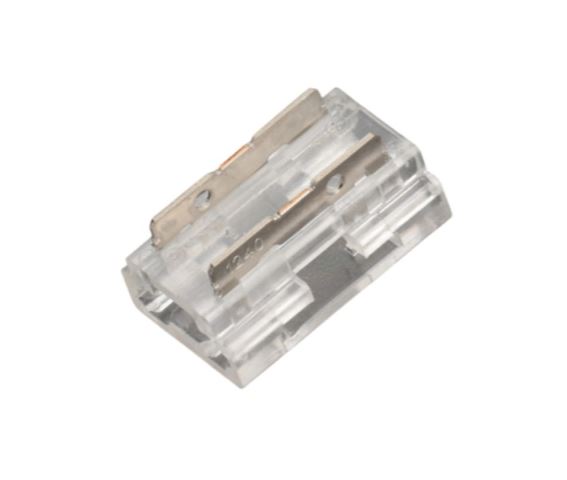

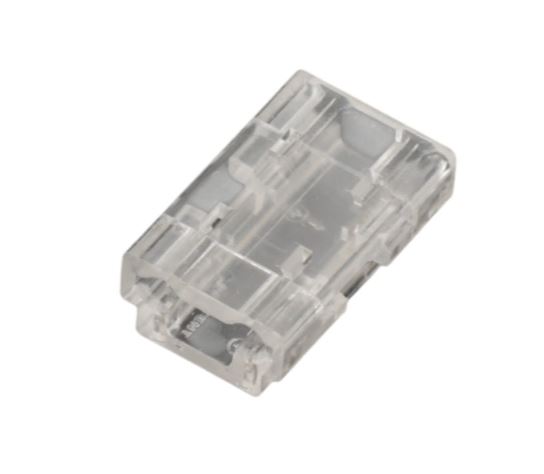

9v1 multifunkční KONEKTOR pro MONO COB LED pásky, PCB 8mm, krimpovací

Multifunkční čtyřstranná rychlospojka 9v1 je všestranný konektor navržený speciálně pro jednoduché větvení, rohové spoje a propojování COB LED pásků s šířkou podkladu 8 mm a také napájecích kabelů – zcela bez nutnosti pájení.

Konektor je navržen a rozměrově přizpůsoben tak, aby jeho aplikace byla možná i uvnitř většiny hliníkových LED profilů.

Díky čtyřstranné konstrukci nabízí tento konektor 9 různých variant zapojení:

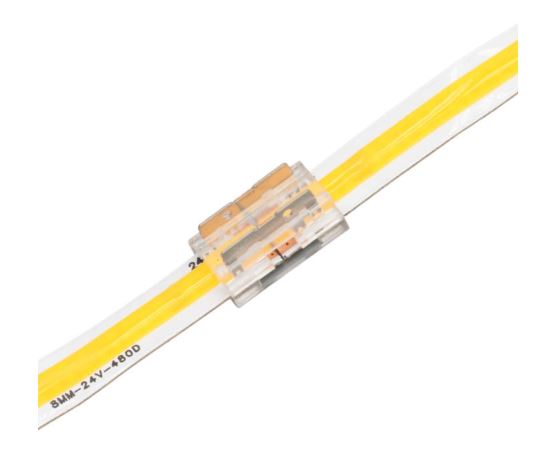

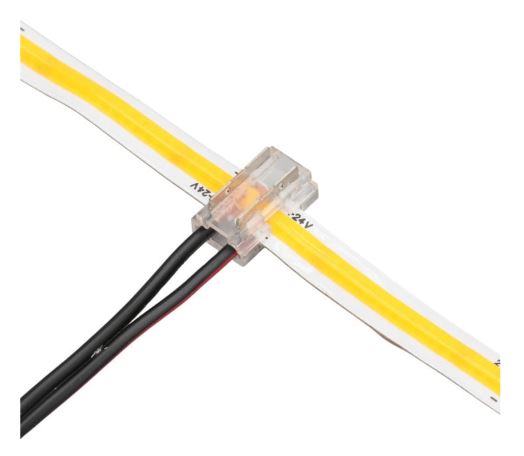

• 1) & 2) Přímé spojení (I): 2 úseky LED pásku v přímé linii (+ možnost připojení napájecího vodiče).

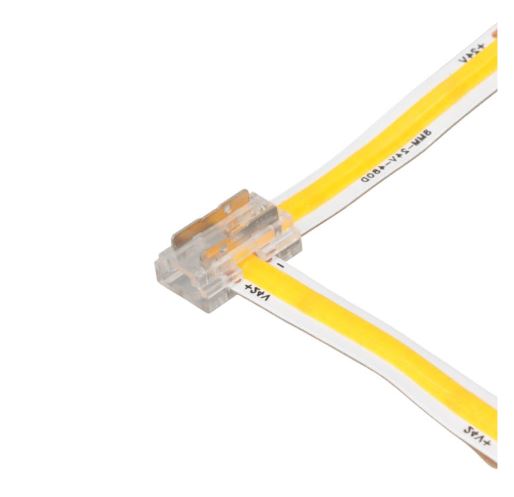

• 3) & 4) Úhlové spojení (L): 2 úseky LED pásku do pravého úhlu 90° (+ možnost připojení napájecího vodiče).

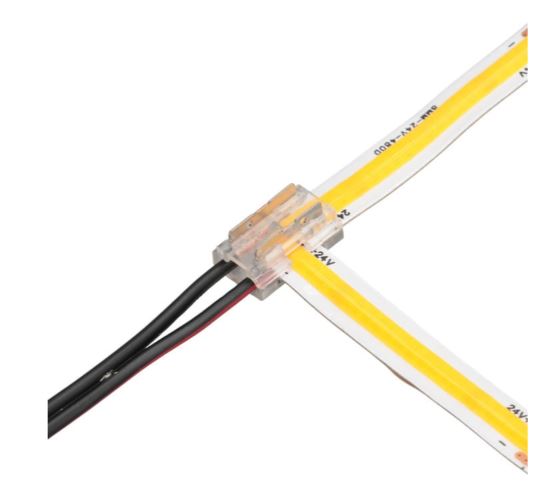

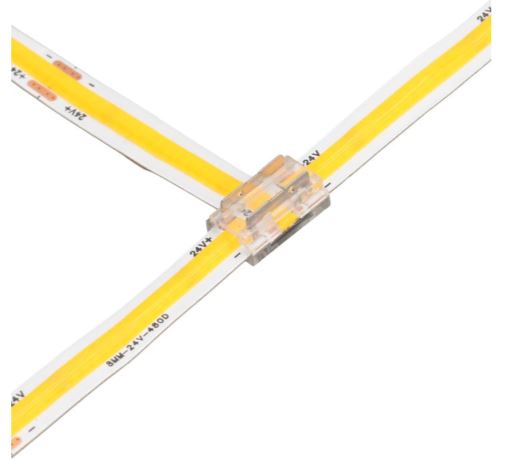

• 5) & 6) T- spojení: 3 úseky LED pásku do tvaru písmene „T“ (+ možnost připojení napájecího vodiče).

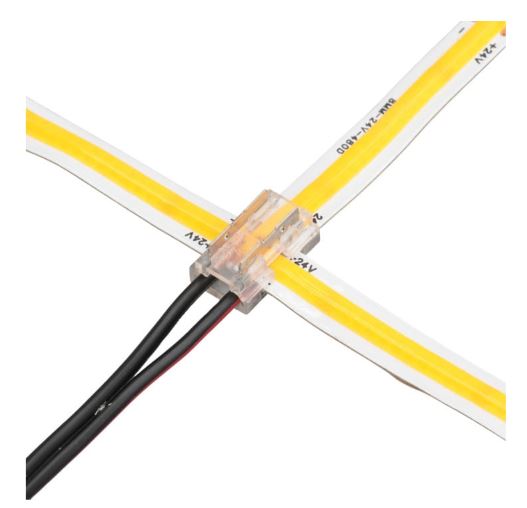

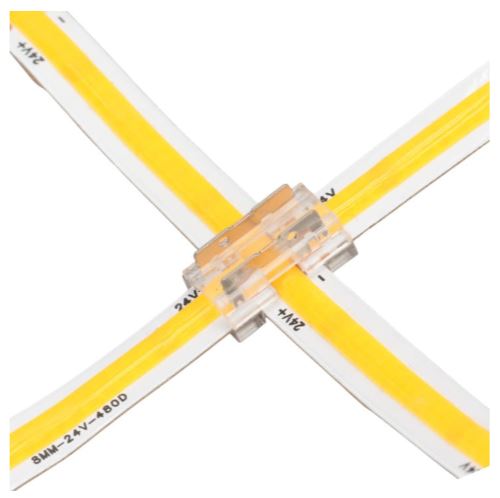

• 7) Křížové spojení (X): 4 úseky LED pásku do tvaru kříže.

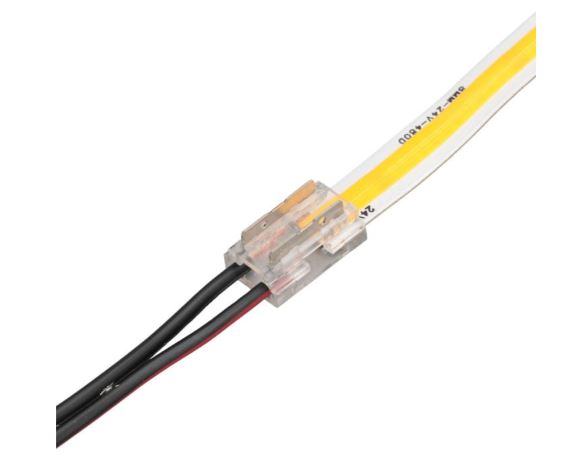

• 8) LED pásek – Vodič: snadné připojení napájecího kabelu k jednomu úseku LED pásku.

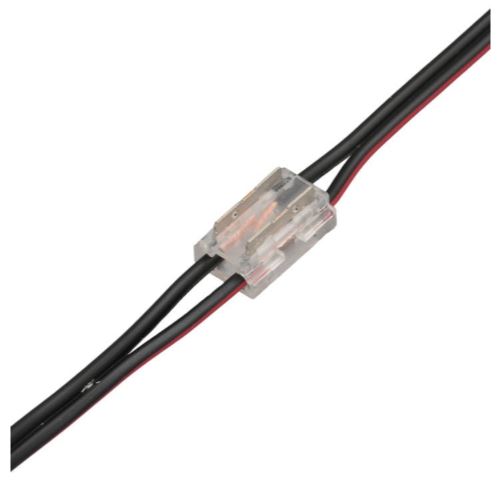

• 9) Vodič – Vodič: prodloužení a propojení napájecích kabelů.

Klíčové vlastnosti a specifikace

• Typ spojky: Čtyřstranná multifunkční rychlospojka 9v1

• Kompatibilita pásků: COB LED pásky s šířkou podkladu 8 mm

• Instalace: Rychlá montáž zacvaknutím bez použití páječky

⚠️ Důležitá upozornění k instalaci a kompatibilitě

• Určeno výhradně pro COB pásky: Z důvodu specifické rozteče kontaktů spojka není kompatibilní se standardními SMD LED pásky.

• Není určeno pro vodotěsné LED pásky: Spojka je navržena pouze pro LED pásky se stupněm krytí IP20 (bez silikonového krytí).

• Omezení hustoty diod: Spojka není kompatibilní s velmi hustými SMD LED pásky (600 LED/m a hustší), kde jsou pájecí plošky příliš blízko u sebe.

• Doporučená technika: Rychlospojky slouží primárně pro usnadnění montáže nebo dočasná řešení. Pro dosažení maximální mechanické odolnosti, dlouhé životnosti a minimálního přechodového odporu (stability napětí) doporučujeme spoje v trvalých instalacích pájet.
